高頻變壓器為什么需要加套管

高頻變壓器制作為什么要用套管

現在很多生產高頻變壓器的廠家為節約成本，只要線與線之間不交叉接觸時，隨之套管也節省了，認為高頻變壓器即使不用套管也不會影響性能，高頻變壓器也一樣可以過安規，其實并非如此。

讓三芯電子小編來講解一下。

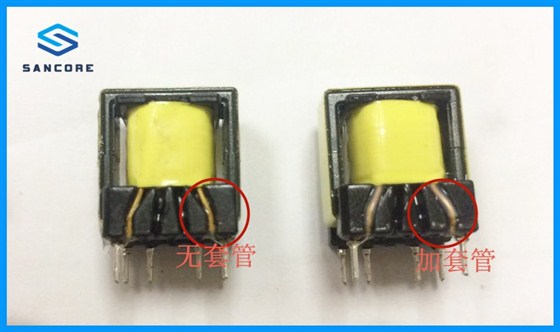

舉個例子，我們的一個做LED開關電源的客戶，我們作為他的開關電源高頻變壓器的供應商，前期的EE16高頻變壓器是不加套管，但是后期客戶的整個LED成品需要過安規認證，因此必須要改工藝了。

兩者之間的相同與不同

相同點：

A、外形小、質量小、密封性能好、通用性強和便于維修。外形尺寸都一致

B、耐壓測試是在高頻變壓器的初級和次級之間加高壓，都是過2000V.

不同點：

(1)：性能不同：

高頻變壓器運行中，套管長期通過負載電流，當外部短路時通過短路電流具有良好的熱穩定性，并能承受短路時的瞬間過熱，起保護作用

(2):因?yàn)楦哳l變壓器加套管，使得初級線圈和次級線圈的絕緣加強，高頻變壓器可以過3000V高壓，甚至有些可以過3750V。

(3):現為安全設置，過安規認證，一般需要加套管用來防止高壓擊穿以免發生引線斷線或極板上的引出銅皮損壞
