PQ2620高頻變壓器中輔助繞組的作用

PQ2620高頻變壓器中輔助繞組的作用

高頻變壓器一般由初級繞組、次級繞組 、輔助繞組，偏壓繞組，屏蔽繞組等組成。初級繞組也叫一次繞組，是變壓器主要的繞組，每個變壓器只有一個，位于電源則，是變壓器能量的源泉，是接受電能的。

次級繞組是負荷則,是輸出電壓的，用來帶負載的。

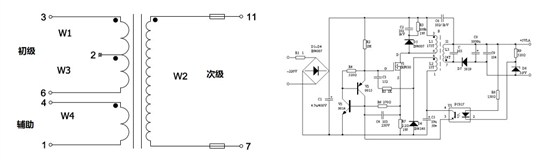

輔助繞組，顧名思義是為主繞組的電路服務的，在電路中起輔助的作用。輔助繞組并不是每個變壓器都有的，他的主要作用是提供變壓器保護用的電壓源及反饋信號，是作為輔助電源給初級，芯片等器件能夠正常工作供電的繞組。

輔助繞組在初級，和輸出次級是同向的，當輸入電壓增加，次級輸出電壓增加，輔助繞組輸出電壓也增加，當增加量比啟動電路后的內部電源高的時候，就會抬升內部電源，同時關斷高壓啟動部分的供電效果。當輸入電壓降低，次級輸出電壓降低，輔助繞組輸出電壓也同時降低，就會降低內部電源，同時打開高壓啟動部分的供電效果。輔助繞組就是這樣通過調節電路來保持內部電源的穩定。

在開關電源電路中，當次級繞組輸出過載時，因電流過大使初級線圈承載能力不足導致次級電壓將降低，輔助繞組的輸出電壓也就隨著降低，若低到一定程度以下，將使振蕩電路停振，從而保護開關管不因過載燒毀，以此來保護開關管安全，這是所有開關電源都應用的保護方式。

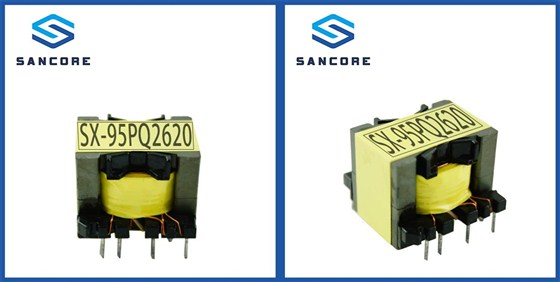

中山市三芯電子有限公司高頻變壓器生產定制。產品型號豐富,廠家直銷讓利，高性價比.可為客戶定制各種規格型號的高頻變壓器。
